可以的，海馬課堂就可以輔導滑鐵盧大學數字電路和系統課程。數字電路或數字電子學是電子學的一個領域，它處理數字信號，根據不同的要求執行不同的任務。這些電路使用的輸入信號是數字形式，以二進制形式表示為 0 和 1。這些電路的設計使用邏輯門，如 AND、OR、NOT、NANAD、NOR、XOR，執行邏輯運算。這種表示法有助于電路從一種狀態過渡到另一種狀態，并提供準確的輸出。數字電路的設計主要是為了克服模擬電路速度較慢、輸出可能存在誤差的缺點。

一、什么是數字電路?

定義：數字電路是在單個集成電路(IC)上使用多個邏輯門設計的。每個數字電路的輸入數據都是二進制形式的 "0 "和 "1"。處理原始數字數據后得到的輸出數據應具有明確的值。這些電路可以用兩種方式表示：組合式或順序式。

二、數字電路的基本原理

數字電路的發展始于繼電器，然后是真空管、晶體管 TtL 邏輯、發射極耦合邏輯和 CMOS 邏輯。這些電路使用了大量集成在單個芯片上的邏輯門，如 AND、OR、NOT 等。數字數據的輸入和輸出以邏輯真值表和時序圖的形式表示。

1.邏輯層

數字數據應以邏輯 "0 "和 "1 "的形式表示。邏輯 0 表示信號為低電平或 "GND"，邏輯 1 表示信號為高電平或連接到電源 "VCC"，如下圖所示。

2.邏輯真值表

邏輯真值表是數字信號通過數字電路后的特征的數學表示。邏輯真值表由三列組成：時鐘列、輸入信號列和輸出信號列。

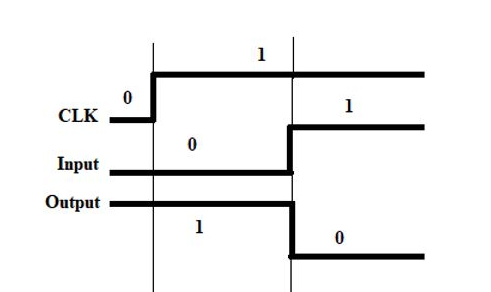

3.時序圖

數字信號的行為以時域的形式表示，例如，考慮到邏輯 NOT 柵極真值表，其時間圖如下：當時鐘為高電平時，輸入信號為低電平，輸出信號為高電平。同樣，當輸入信號為高電平時，輸出信號為低電平。

4.邏輯門

邏輯門是一種使用布爾函數實現的電子元件。通常，邏輯門是通過二極管、晶體管和繼電器實現的。邏輯門有多種類型： AND、OR、NOT、NANAD、NOR、XOR。其中，AND、OR、NOT 是基本邏輯門，NAND 和 NOT 是通用邏輯門。

用邏輯元件構建數字電路有不同的方法：組合邏輯、順序邏輯、使用查找表的可編程邏輯、不同集成電路的組合等。

5.組合邏輯電路

這是不同邏輯門(如 AND、OR、NOT)的組合。 組合邏輯的設計要求輸出取決于當前輸入，且邏輯與時間無關。組合邏輯電路分為 3 類，即

算術和邏輯功能：加法器、減法器、比較器、FPGA。

數據傳輸：多路復用器、解復用器、編碼器、解碼器。

代碼轉換器：二進制、BCD。

6.連續電路

設計連續電路不同于設計組合電路。在順序電路中，輸出邏輯取決于當前和之前的輸入值。它還包括一個存儲元件，用于存儲處理過的數據。連續電路路分為兩種類型，即;

同步開關。

異步開關。

連續電路的例子包括撥動開關、時鐘、計數器等。
